Explosion-proof cable gland merupakan salah satu komponen penting dalam sistem instalasi listrik di area industri berisiko tinggi. Perangkat ini banyak digunakan pada fasilitas seperti kilang minyak, pabrik kimia, instalasi gas, hingga industri pengolahan energi.
Pemilihan spesifikasi yang tepat, pemasangan yang sesuai standar, serta perawatan rutin menjadi faktor penting untuk memastikan sistem elektrikal tetap aman dan andal. Dengan instalasi yang benar, cable gland dapat membantu mencegah penyebaran api atau gas berbahaya yang berpotensi memicu ledakan.
Dalam panduan ini akan dibahas secara ringkas mengenai pengertian cable gland tahan ledakan, faktor penting dalam pemilihannya, serta langkah instalasi dan perawatan sesuai standar keselamatan internasional seperti ATEX dan IECEx.
Apa Itu Explosion-Proof Cable Gland?

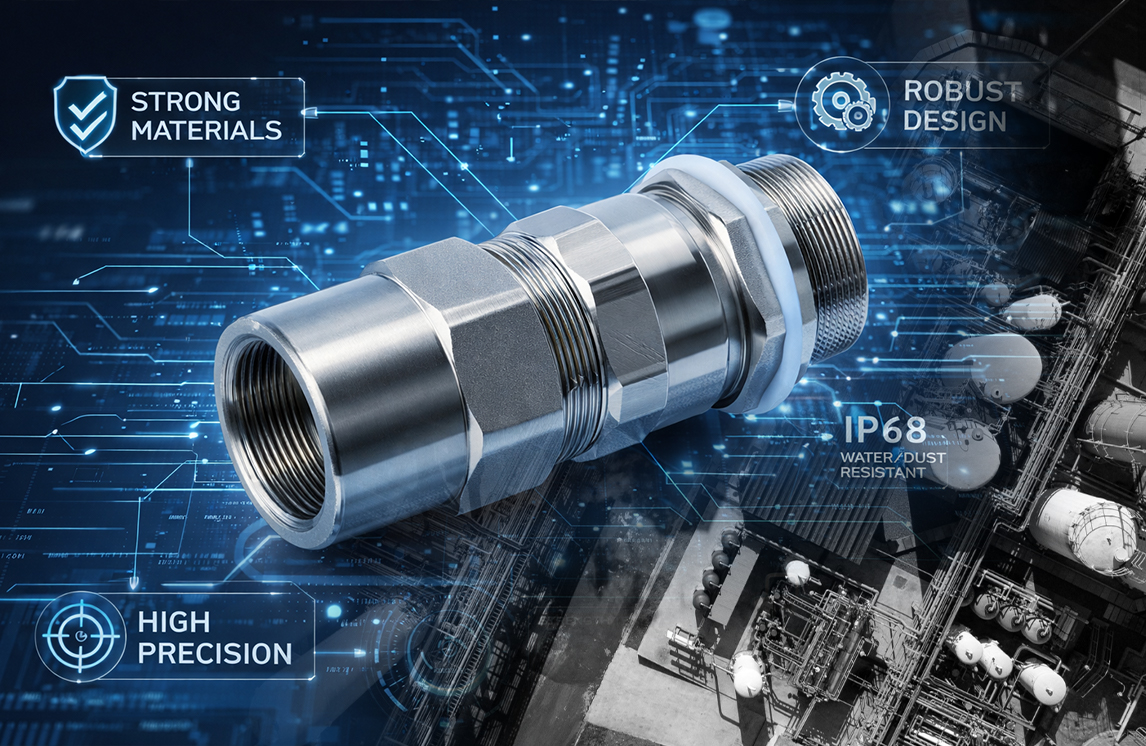

Explosion-proof cable gland adalah komponen pengaman pada jalur kabel listrik yang dirancang untuk digunakan di area berpotensi ledakan. Fungsinya adalah menjaga jalur masuk kabel ke dalam enclosure atau peralatan listrik tetap tertutup rapat sehingga tidak memungkinkan gas, debu, maupun api keluar dari sistem instalasi.
Dengan desain khusus, cable gland ini mampu mengisolasi sumber energi listrik dari atmosfer berbahaya di sekitarnya.
Fungsi utama cable gland tahan ledakan antara lain:
- Menyediakan perlindungan terhadap air, debu, dan atmosfer berbahaya
- Menjaga kontinuitas grounding pada kabel berlapis logam
- Mencegah kabel tertarik keluar dari enclosure atau panel
- Memberikan sistem sealing tambahan untuk menjaga keamanan instalasi
Pada lingkungan industri yang memiliki potensi gas atau debu mudah terbakar, komponen kecil seperti cable gland justru memegang peranan penting dalam menjaga keselamatan keseluruhan sistem listrik.
Mengapa Cable Gland Explosion Proof Penting di Industri?
Banyak sektor industri beroperasi di lingkungan dengan potensi atmosfer mudah meledak. Contohnya adalah industri minyak dan gas, petrokimia, biodiesel, farmasi, hingga fasilitas penyimpanan bahan bakar.
Dalam kondisi tersebut, satu percikan listrik saja dapat menjadi sumber penyulut yang berbahaya. Karena itu setiap komponen instalasi listrik harus dirancang agar tidak memicu atau menyebarkan ledakan.Penggunaan cable gland yang telah memenuhi sertifikasi internasional seperti ATEX dan IECEx menjadi salah satu langkah penting untuk memastikan instalasi listrik memenuhi standar keselamatan global.
Sentra Elektrik menyediakan berbagai kebutuhan cable gland explosion proof untuk kebutuhan industri hazardous anda.
Faktor Penting dalam Memilih Explosion-Proof Cable Gland
Klasifikasi Area Berbahaya (Hazardous Area Classification)
Sebelum menentukan jenis cable gland yang digunakan, langkah pertama adalah memahami klasifikasi zona berbahaya pada area instalasi. Dalam standar ATEX dan IECEx, area berbahaya dibagi menjadi beberapa zona berdasarkan kemungkinan hadirnya gas atau debu mudah terbakar.
| Zona | Penjelasan |
| Zone 0 | Atmosfer gas mudah meledak hadir terus menerus |
| Zone 1 | Gas eksplosif dapat muncul saat operasi normal |
| Zone 2 | Gas eksplosif jarang muncul dan hanya sesekali |
| Zone 20 | Debu mudah terbakar hadir terus menerus |
| Zone 21 | Debu mudah terbakar mungkin muncul saat operasi |
| Zone 22 | Debu mudah terbakar muncul dalam kondisi tertentu |
Jenis cable gland harus dipilih sesuai dengan klasifikasi zona tersebut agar sistem instalasi tetap aman dan sesuai regulasi keselamatan industri.
Material dan Ketahanan Lingkungan
Cable gland explosion proof tersedia dalam berbagai material yang memiliki karakteristik berbeda.
| Material | Karakteristik |
| Stainless Steel | Ketahanan korosi sangat tinggi, cocok untuk area laut atau lingkungan lembap |
| Brass (Kuningan) | Kuat secara mekanik dan tahan terhadap bahan kimia |
| Aluminium | Bobot lebih ringan dengan ketahanan panas yang baik |
| Nylon | Ringan dan memiliki ketahanan kimia yang baik |
Pemilihan material sebaiknya disesuaikan dengan kondisi lingkungan kerja, seperti tingkat kelembapan, temperatur, serta paparan bahan kimia di area instalasi.
Ukuran Cable dan Kompatibilitas
Ukuran cable gland harus sesuai dengan diameter kabel yang digunakan. Tujuannya adalah memastikan sistem sealing bekerja dengan optimal.
Dalam standar instalasi IEC 60079-14, penggunaan tambahan seperti isolasi tape atau heat-shrink untuk menyesuaikan ukuran kabel tidak diperbolehkan karena dapat menurunkan tingkat keamanan instalasi.
Karena itu pemilihan ukuran gland harus mengacu pada chart ukuran dari produsen untuk memastikan kesesuaian antara kabel dan gland.
Sistem Sealing dan Tingkat Proteksi
Cable gland explosion proof biasanya dilengkapi dengan sistem sealing berupa elastomer atau karet khusus yang berfungsi menahan masuknya air, debu, dan gas.
Beberapa spesifikasi penting yang perlu diperhatikan antara lain:
| Spesifikasi | Keterangan |
| IP Rating | Umumnya IP66 hingga IP68 |
| Tipe proteksi | Ex d atau Ex e |
| Temperature class | T6 |
| Gas group | IIC / IIB |
Semakin tinggi tingkat perlindungannya, semakin aman cable gland tersebut digunakan di area berbahaya.
Standar dan Sertifikasi yang Harus Dimiliki
Dalam instalasi di area hazardous, penggunaan peralatan yang telah tersertifikasi merupakan keharusan.
Beberapa sertifikasi internasional yang umum digunakan antara lain:
| Wilayah | Sertifikasi | Standar |
| Eropa | ATEX | EN 62444 / ATEX Directive |
| Internasional | IECEx | IEC 60079 series |
Produk dengan sertifikasi tersebut telah melalui pengujian ketat untuk memastikan ketahanan terhadap atmosfer mudah meledak.
Tahapan Instalasi Explosion-Proof Cable Gland
Pemeriksaan Awal
Sebelum pemasangan dilakukan, pastikan kondisi area kerja sesuai dengan spesifikasi peralatan yang digunakan. Periksa juga kondisi enclosure, kabel, dan kelengkapan komponen gland.
Persiapan Kabel
- Kupas lapisan luar kabel dengan panjang yang sesuai
- Pastikan tidak ada kerusakan pada isolasi kabel
- Masukkan kabel ke dalam gland dengan posisi sealing yang benar
Proses Perakitan
Pasang komponen gland sesuai urutan yang direkomendasikan oleh produsen. Gunakan torsi pengencangan yang tepat untuk memastikan sistem sealing bekerja optimal.
Pengujian
Setelah pemasangan selesai, lakukan pengujian untuk memastikan tidak ada kebocoran gas atau air pada sambungan kabel.
Perawatan dan Inspeksi Berkala
Perawatan berkala sangat penting untuk menjaga performa cable gland dalam jangka panjang.
Beberapa langkah pemeriksaan yang direkomendasikan antara lain:
Pemeriksaan Visual
- Memeriksa adanya korosi atau kerusakan fisik
- Mengecek kondisi seal dan O-ring
- Memastikan tidak ada kebocoran pada sambungan kabel
Pengujian Kepatuhan
Pengujian dapat dilakukan berdasarkan standar seperti EN 60079-0 untuk memastikan perlindungan terhadap ledakan masih berfungsi dengan baik.
Dokumentasi
Setiap proses inspeksi, penggantian komponen, atau perbaikan perlu dicatat sebagai bagian dari sistem manajemen keselamatan industri.
Kesalahan Umum yang Harus Dihindari
Beberapa kesalahan yang sering terjadi dalam penggunaan cable gland explosion proof antara lain:
- Pemilihan ukuran gland yang tidak sesuai dengan kabel
- Instalasi yang tidak mengikuti prosedur pemasangan
- Tidak melakukan inspeksi atau perawatan secara berkala
Untuk menjaga tingkat keamanan instalasi, pemeriksaan rutin sebaiknya dilakukan minimal setiap 6 bulan sekali.
Kesimpulan
Explosion-proof cable gland merupakan bagian penting dalam sistem instalasi listrik di area industri berbahaya. Komponen ini berfungsi untuk menjaga jalur kabel tetap aman sekaligus mencegah penyebaran api, gas, atau debu yang dapat memicu ledakan.
Dengan memilih spesifikasi yang tepat, mengikuti prosedur instalasi yang benar, serta melakukan perawatan secara berkala, perusahaan dapat meningkatkan tingkat keselamatan operasional sekaligus memastikan kepatuhan terhadap standar keselamatan internasional.
